Projekty instalacji, dobór komponentów i przykładowe standardy wdrożonych rozwiązań.
Założenia projektowe przy koncepcji i kosztorysowaniu instalacji monitoringu, uwzględniają wszelkie kryteria techniczne i oczekiwania zamawiającego, przede wszystkim zaś:
 ilość kamer, ich rozmieszczenie i tryb pracy,
lokalizacja serwera i tryb dostępu do niego,
sposób zabezpieczenia serwera i podtrzymania napięcia,
oczekiwania funkcjonalne zamawiającego,
minimalizacja kosztów, w zależności od oczekiwań funkcjonalnych.
Standardowa instalacja monitoringu składa się z typowych elementów, zainstalowanych w zamykanej szafie rack 19", zabezpieczającej system przed dostępem i ingerencją osób niepowołanych. W skład zalecanej standardowej instalcji wchodzą:
serwer VDR-S wraz z przyłączami,
monitor LCD,
zasilacz awaryjny UPS,
zasilacz buforowy 12V z podtrzymaniem do kamer,
listwa zasilająca ze stabilizacją antyprzepięciową,
szafa montażowa rack 19" (ścienna lub stojąca).

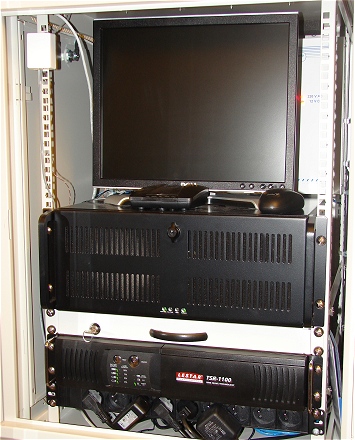

standardowa instalacja monitoringu w szafie rack 19"
W przypadkach, gdy chroniony obiekt ma własną strukturę sieci LAN i wydzieloną serwerownię, elementy instalacji monitoringu należy umieścić serwerowni lub szafie rack instalacji LAN.

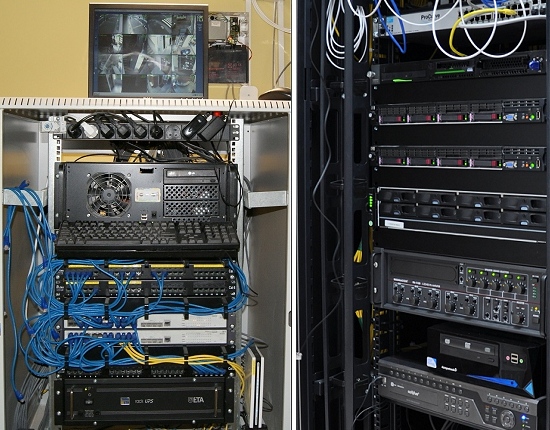

elementy systemu monitoringu zainstalowane w szafiach sieci LAN.
W przypadkach, gdy ochrona obiektu wymaga użycia więlszej ilości kamer, niż 16 (maksymalna ilość podłączeń pojedynczego serwera), należy zastosować kolejny serwer (lub serwery VDR-S) zwiekaszając ilość przyłączy do żądanej wartości.

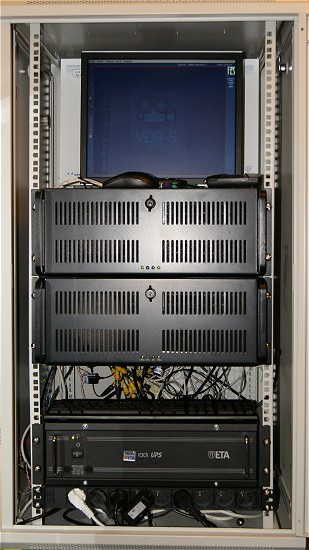

szafa wisząca z dwoma serwerami VDR-S, wspólnym monitorem LCD i zasilaczem UPS.
| |
